Arduino Meetup Dezember 2016
Text

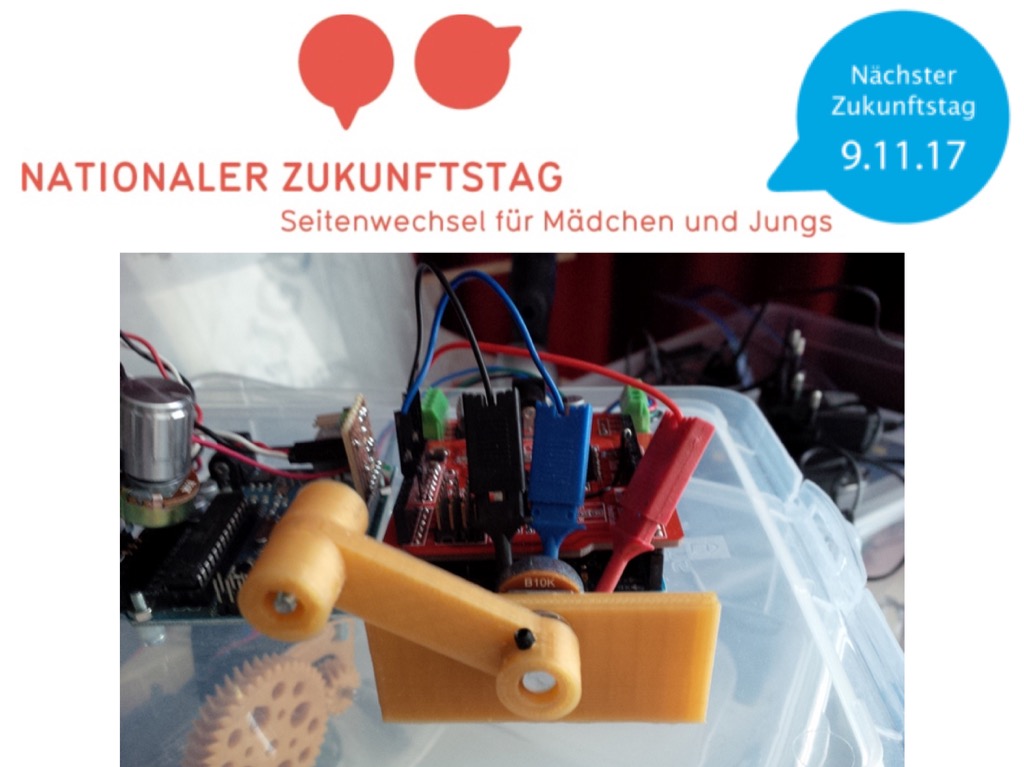

Es war wieder einmal nationaler Zukunftstag, an dem Kinder ihre
Eltern an den Arbeitsplatz begleiten dürfen.
Ich habe Werbung gemacht für die handwerkliche Berufe:
Ein Potentiometer mit einem selbst gedruckten Hebel und einer
Schaltung, die daraus einen Schrittmotor in der entsprechenden
Geschwindigkeit steuert, war magnetisch !
Es ist interaktiv, bewegt sich und macht richtig Lärm :-)
Die Grösseren konnten das Vintage Computer Festival besuchen. ;-)

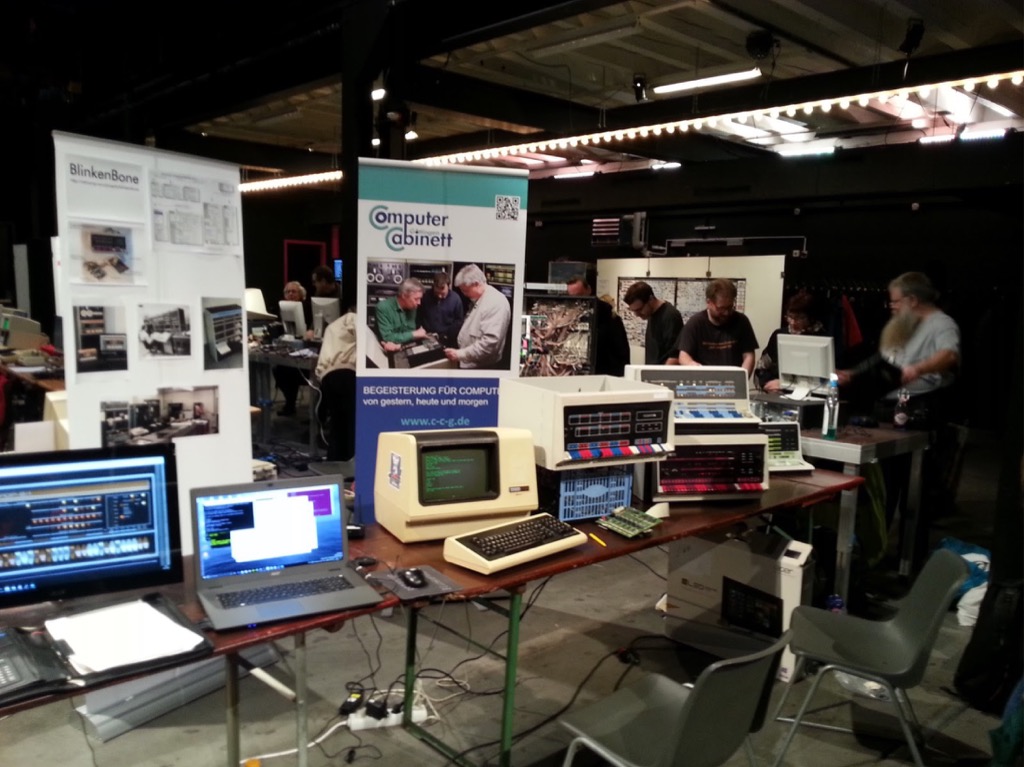

Eine Halle in der roten Fabrik, gefüllt mit Schätzen aus der
Vergangenheit, die noch immer funktionieren ! Nichts mit "Drei Tage
nach Garantierte kaputt"!

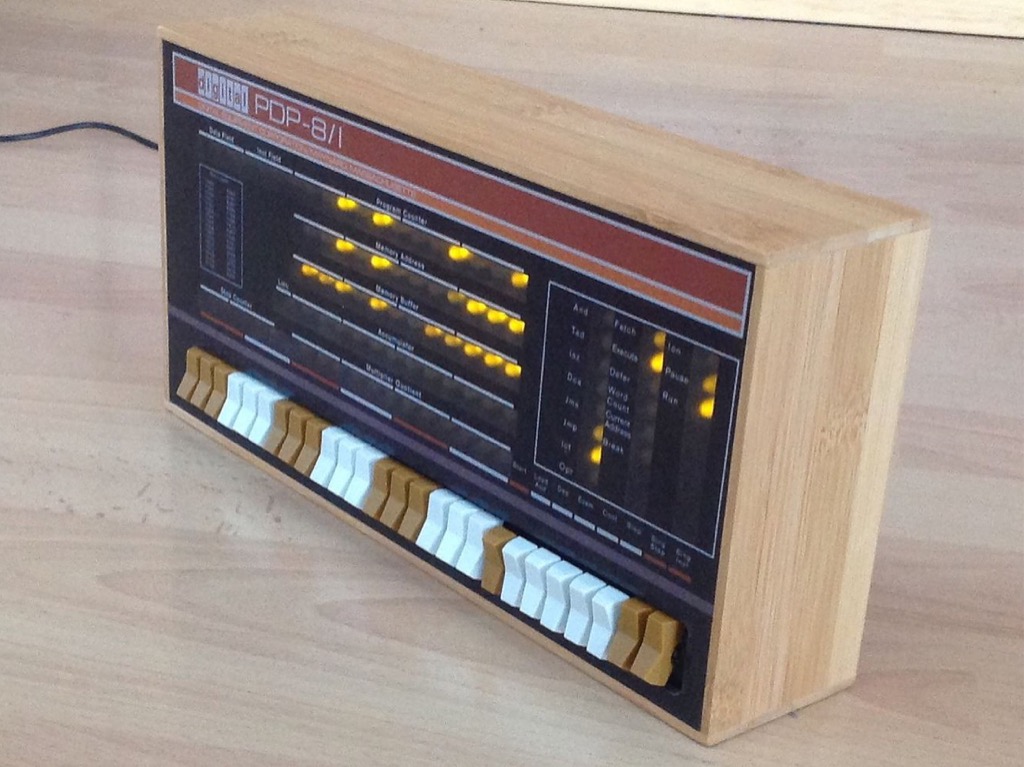

Mit richtig schönen Ausstellungsstücken, wie dieser PDP 8 Nachbau.

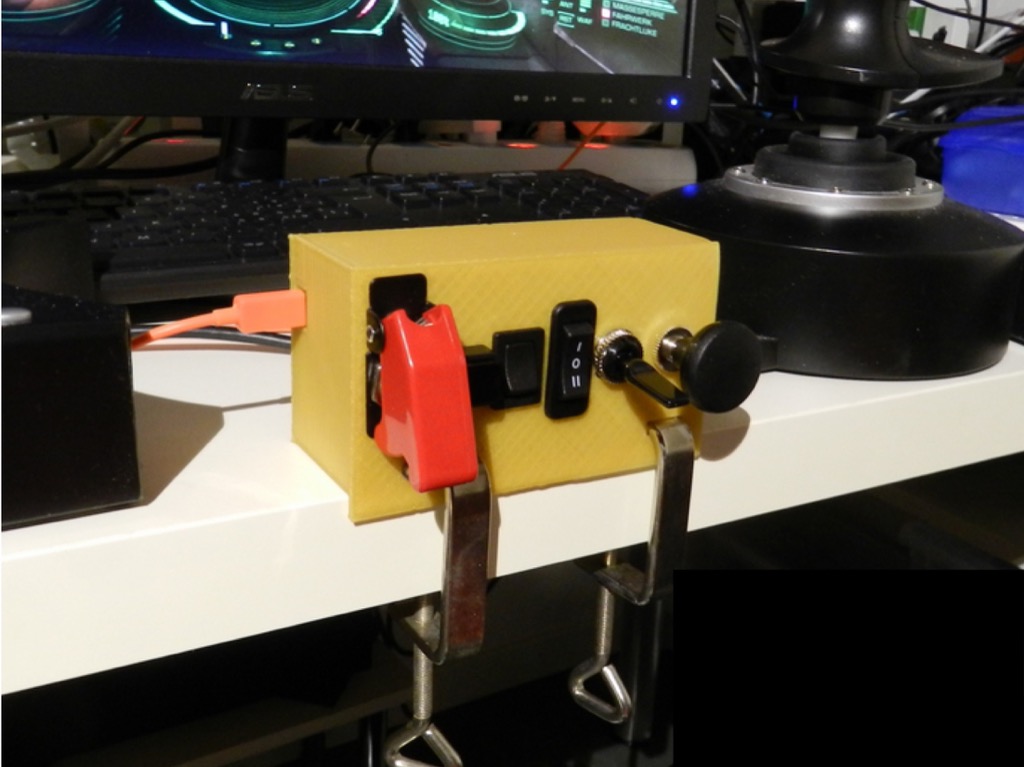

Nun heben wir ab: Bei Weltraum- und Flugsimulatoren, hat das Cockpit
nie genügend Knöpfe und Bedienelemente.
Tastatur und Maus werden im Cockpit nicht verwendet, aber wenn
Joystick, Schubregler und Pedale nicht ausreichen, muss man selber
etwas bauen:
Die wichtigsten Funktionen herausgeführt, alles in unterschiedlichen
Ausführungen, damit man sie mit der 3-D Brille blind ertasten kann.

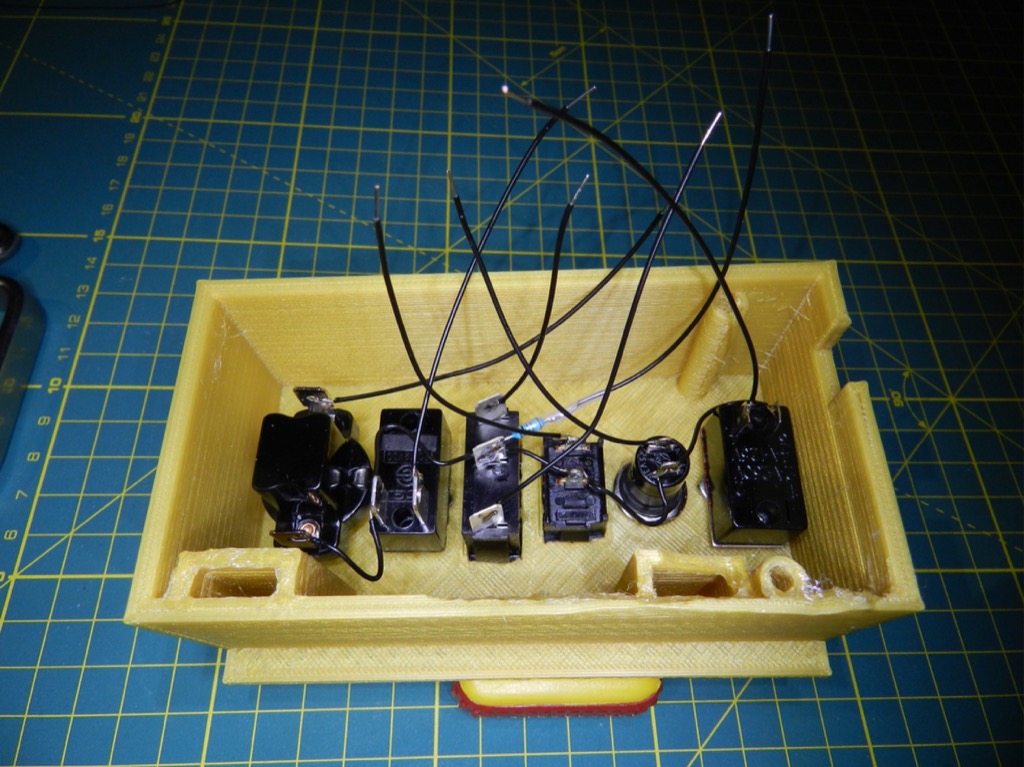

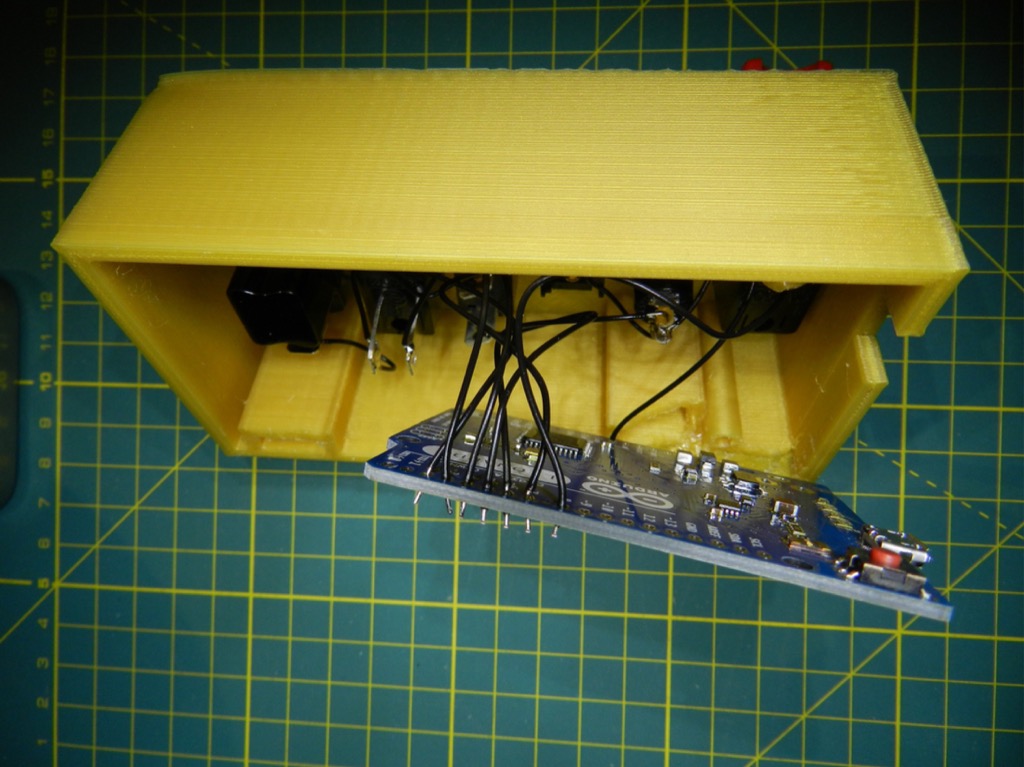

Das Gehäuse wurde mit OpenSCAD
entworfen und auf dem 3-D Drucker ausgedruckt. Dann die Schalter
eingebaut mit gemeinsamem Masse Anschluss.
Praktischerweise gibt es denn Arduino Leonardo auch ohne Header zum
direkten einlöten der Drähte.

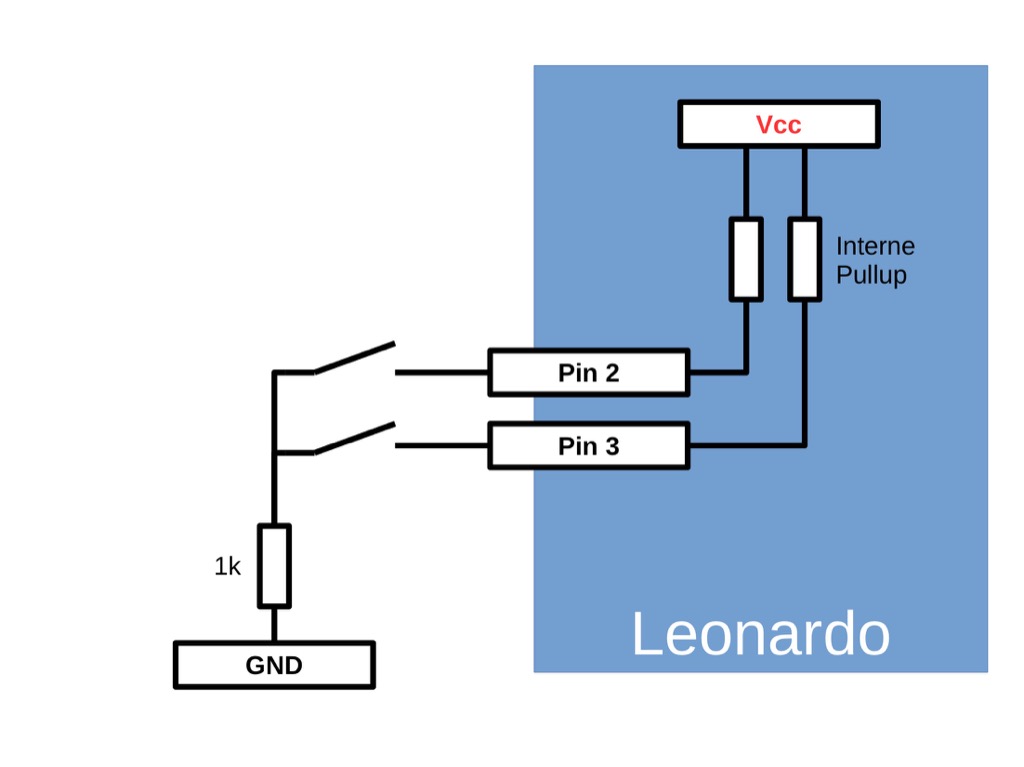

Die integrierten und zuschaltbaren Pullup-Widerstände ziehen den
unbetätigten Port hoch auf ein "High" Pegel.
Bei Knopfdruck wird der Pegel auf "Low" gezogen.
Zur Sicherheit immer ein Widerstand dazwischen einfügen,
falls der Port einmal als Ausgang definiert würde, gibt es keinen
Kurzschluss.

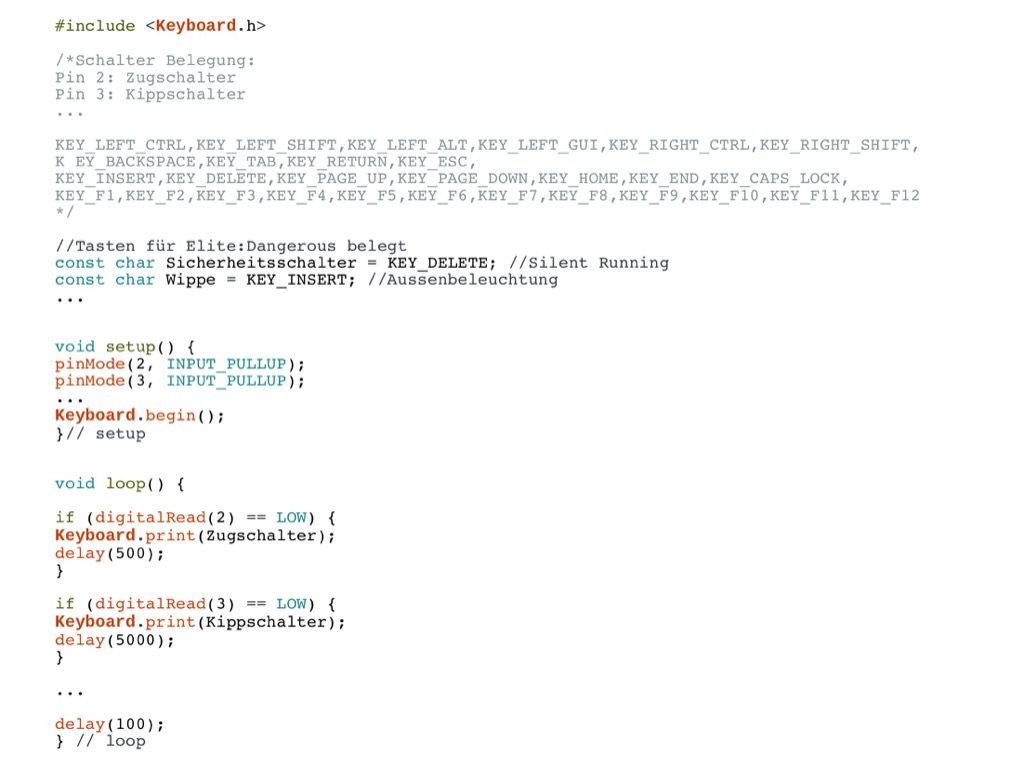

Dank der integrierten Bibliothek, ist das Programm ist sehr einfach
zu erstellen und in diesem Fall, durch das träge Raumschiff, auch
nicht sehr zeitkritisch :-)
Mit klarer Mehrheit wurde für den Event gestimmt, durch den Feiertag
hat man einmal keine Eile und genügend Zeit :-)
Damit gebe ich das Mikrofon weiter.
